長柄濾頭的水頭損失試驗
作者來源:gysxlc 發布時間： 2020/6/30 9:09:47 標簽：長柄濾頭 濾頭 短柄濾頭 可調式濾頭
導讀：長柄濾頭主要有濾帽和濾桿組成，濾帽上有許多細的縫隙，反沖洗時水和氣由細縫流出，過濾時濾后水經細縫流入，并能阻止濾料流失，濾桿上部有氣孔一個，下部有縫隙一條，供反沖洗時分布空氣之用。
長柄濾頭的水頭損失試驗
濾池反沖洗的好壞，直接影響濾池工作的質量和經濟效益。氣水反沖洗方法，由于沖洗效果好，節水節能，日益得到廣泛應用。長柄濾頭是濾池氣水反沖洗最常用的配水配氣裝置之一，但至今尚無一個適用的水頭損失計算方法，這是由于長柄濾頭的型式和規格多種多樣，并且還有單獨用水反沖洗，單獨用氣反沖洗和氣水同時反沖洗等多種工作情況，情況比較復雜。

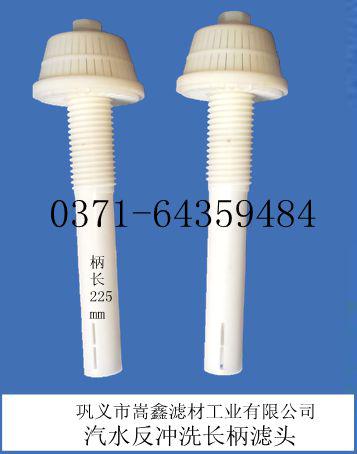

長柄濾頭主要有濾帽和濾桿組成，濾帽上有許多細的縫隙，反沖洗時水和氣由細縫流出，過濾時濾后水經細縫流入，并能阻止濾料流失，濾桿上部有氣孔一個，下部有縫隙一條，供反沖洗時分布空氣之用。
我們把長柄濾頭裝在有機玻璃濾柱下部的隔板上，在隔板上下各設一根測壓管，下為①測壓管，上為②測壓管，以測定反沖洗時的水頭損失，單獨用氣反沖洗時，當開始向濾柱下部送入空氣時，空氣先聚集在隔板下并形成氣層，接著氣層不斷增厚，氣層下面的水面不斷下降，當水面降至濾桿上的小孔時，空氣開始經小孔流入濾桿，并在小孔以上的濾桿中形成氣水混合液，這時可以看到1號測壓管中的水位突然下降，兩測壓管的水頭差出現負值，負值的大小約相當于濾頭內空氣排開的水柱高度。若空氣流量較小，當流進隔板下配氣室的氣流量與經小孔流走的氣流量相等時，水面便停止下降并穩定于一定位置，形成一個穩定的氣層厚度。若空氣流量很大，水面會一直下降到濾桿下部的縫隙處，這時，空氣開始經縫隙流入濾桿，并在縫隙以上的濾桿中形成氣水混合液， 這時1號測壓管中的水位又一次突然下降，使測壓管水頭差的負值顯著增大，由此可見，當空氣只經小孔流入濾桿時，水頭差負值基本上于空氣流量無關，當空氣經縫隙流入濾桿時，水頭差負值隨空氣流量增大而增大。
